24.05.2009

Grund der Prüfung

Der Sinn dieses Prüfung ist es, die Störfestigkeit einer elektronischen Baugruppe gegen ein elektromagnetisches Feld zu bestimmen.
Der Rohrkoppler ist nur einigen wenigen Automobliherstellern als Freigabemessung zugelassen. Er ist aber hervorragend zur Optimierung von Prüflingen geeignet. Es handelt sich bei der Prüfung um ein kostengünstigen Ansatz, da die benötigten Versträker nur ein geringe Leistung benötigen.

Referenzdokumente

Diese Seite referenziert in Teilen auf die ISO 11452-1 und der ISO 11452-4. Dabei ist die in der Norm festgelegte BCI-Zange durch den Rohrkoppler zu ersetzen. Allerdings ist die Rohrkopplermessung selbst aktuell noch nicht genormt.

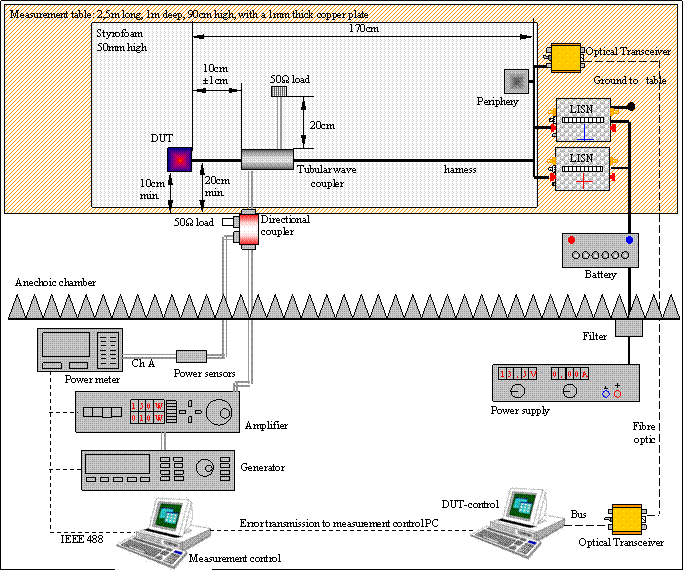

Aufbau der Prüfung

Durchführung einer Messung

• Störfestigkeitsmessungen mit dem Rohrkoppler können zwischen 400MHz und 3000MHz durchgeführt werden.
• Die Messungen müssen Rohrkoppler durchgeführt werden, deren Innendurchmesser abhängig von dem Kabelbau des Prüflings ist.
• Abhängig vom verwendeten Rohrkoppler ist dann auch die Leistung des Verstärkers während der Kalibrierung zu wählen.
• Bei der  Verweilzeit (dwell time) ist auf die Zykluszeit des Prüflings zu achten. Die unten angegebenen Werte sind lediglich Mindestzeiten.
• Bei den Messungen werden unterschiedliche Modulationsarten verwendet. In der Regel CW (Continuous Wave), AM (Amplitude Modulation) und PM (Pulse Modulation).
• In der Regel wird die Substitutonsmethode verwendet.

Beispielhafte Einstellungen

Anforderungen an den Prüfling
