Abstrahlungsmessungen mit der Antenne

Grund der Prüfung

Der Sinn dieser Prüfung ist es, die Höhe der Abstrahlung eines elektromagnetischen Feldes von einer elektronischen Baugruppe und deren Zuleitungen zu bestimmen. Durch die Messung wird festgestellt, ob ein Einfluss auf andere elektronische Baugruppen vorhanden sein kann. Im Automobil werden dabei in erster Linie die Einflüsse auf Kommunikations- und Unterhaltungsgeräte untersucht.

Referenzdokumente

Diese Seite referenziert auf die CISPR-25.

Mechanischer Aufbau der Prüfung

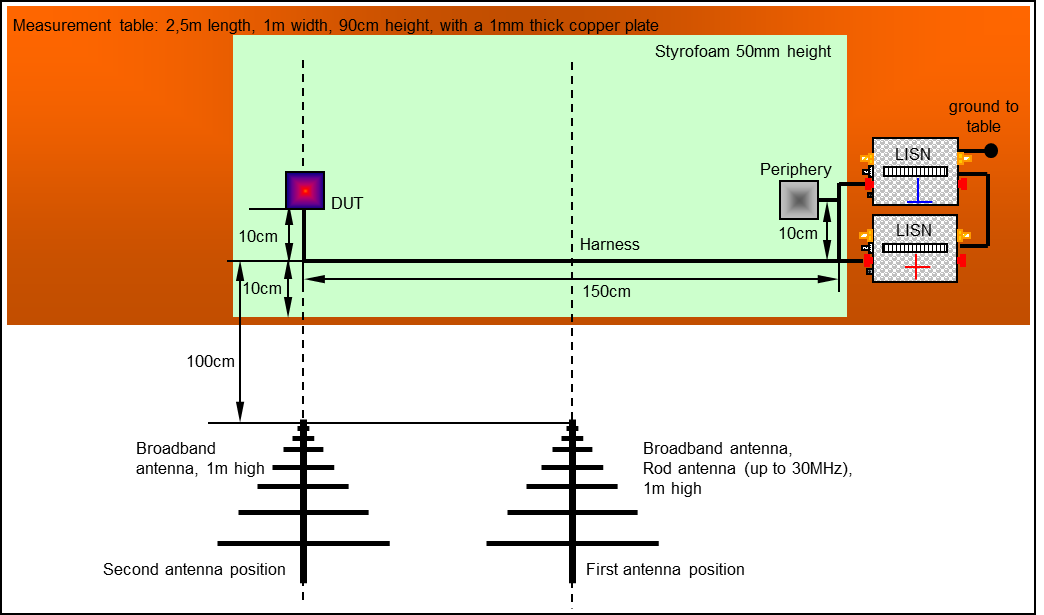

Aufbauzeichnung REA

Verschaltung des Prüfaufbaus

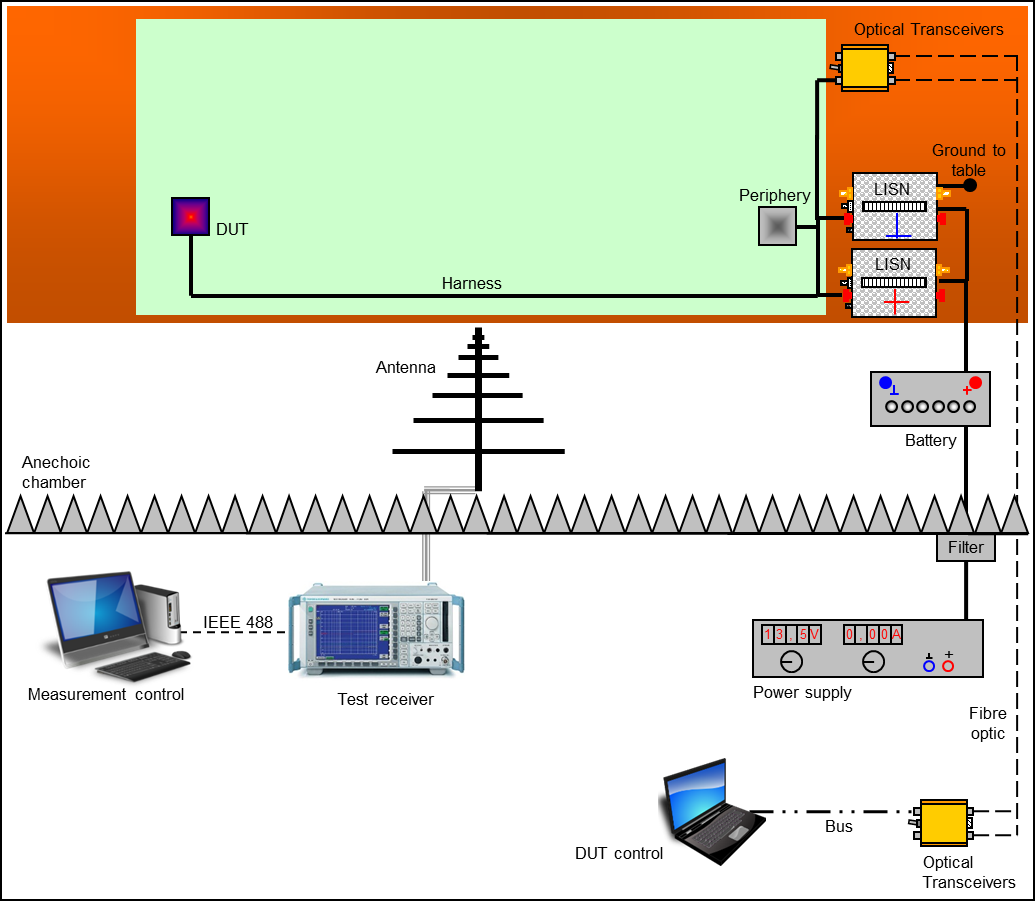

Elektrisch REA

Durchführung einer Messung
  • Bei den Messungen müssen alle drei Grenzwert (Peak, Average und Quasi-Peak) eingehalten werden. Das überschreiten eines Grenzwertes führt automatisch zu einer nicht bestandenen Messung.
  • Die Messungen überhalb von 30MHz müssen mit horizontaler und vertikaler Polarisation der Antenne durchgeführt werden.
  • Bei Messungen oberhalb von 800MHz zeigt die Antenne nicht mehr auf die Mitte des Kabelbaums, sondern auf den Prüfling.
  • Messungen mit der FFT-Methode sind inzwischen von den meisten Automobilherstellern zugelassen. Sollten Sie durchgeführt werden, ist darauf zu achten, dass das Messgerät die CISPR 16 Qualifikation besitzt.
  • Bei der  Verweilzeit (dwell time) ist auf die Zykluszeit des Prüflings zu achten. Die unten angegebenen Werte sind lediglich Mindestzeiten.

Beispielhafte Einstellungen für einen Messempfänger

Frequency range[MHz]

Band width [kHz]

Dwell time Peak & Average [ms]

Dwell time QuasiPeak [s]

Step size [kHz]

Detector

0,1 – 30

9

50

1

5

Peak/Average/QuasiPeak

30 – 1000

120

20

1

50

Peak/Average/QuasiPeak

1000 – 2500

120

20

-

50

Peak/Average

1559-1610

9

20

-

5

Peak/Average

Beispielhafte Grenzwerte für die Messung

Frequency range [MHz]

class

Average limits [dB(µV/m)]

Peak limits
[dB(µV/m)]

QuasiPeak limits [dB(µV/m)]

Bemerkungen

0,10-0,15

-

41

86

-



0,15-0,3

5

26

46

33

LW

0,3-0,53

-

41

86

-



0,53-2

5

20

40

27

MW

2-5,9

-

34

75

-



5,9-6,2

5

20

40

27

SW

6,2-26

-

34

54

-



26-30

5

20

40

27



30-54

5

20

40

27

VHF

54-68

-

44-25,13xlog(f/30)

67-25,13xlog(f/30)

-



68-87

5

15

35

22

TV Band I, VHF

76-108

5

18

38

25

FM

108-138

-

34+15,13xlog(f/75)

57+ 15,13xlog(f/75)

-



138-175

4

21

41

28

VHF

175-300

-

34+15,13xlog(f/75)

57+ 15,13xlog(f/75)

-



300-330

5

18

32

-

RKE (Keyless entry)

330-370

-

34+15,13xlog(f/75)

57+ 15,13xlog(f/75)

-



370-420

-

31

50

-

UHF

420-450

5

18

32

-

RKE (Keyless entry)

450-820

5

31

41

-

UHF

820-960

5

24

44

31



960-1000

-

45

68

-



1447-1494

5

24

28

-

DAB Band

1559-1610

5

10

35

-

GPS-Band, important limit,
GPS signal very low

1800-2170

4

30

50

-

GSM 1800, GSM 1900, 3G/IMT2000

2320-2345

4

30

40

-

SDARS

2400-2500

4

30

50

-

Bluetooth

Einstellungen für die Messungen mit einem Receiver nach der EU Gesetzgebung

Frequency range[MHz]

Band width [kHz]

Dwell time Peak & Average [ms]

Dwell time QuasiPeak [s]

Step size [kHz]

Detector

30 – 1000

120

20

1

50

Peak/Average/QuasiPeak

Grenzwerte für die Messung nach der EU Gesetzgebung

Frequency range
[MHz]

Average limits
[dB(µV/m)]

QuasiPeak limits
[dB(µV/m)]

Bemerkungen

30-75

52 – 25,13 log (f/30)

62 – 25,13 log (f/30)



75-400

42 + 15,13 log (f/75)

52 + 15,13 log (f/75)



400-1000

53

63



Grundsätzlich ist dabei sinnvoll, erst mit dem Peak und dem Average  Detektor zu messen und mit dem Quasi-Peak Detekor nur dann nachzumessen, wenn die Grenzwerte des Quasi-Peak Detektors mit dem Peak Detektor überschritten wurden. Dies kann die Messzeit extrem verkürzen.
